项目背景

中煤集团平朔公司安家岭煤矿隶属于中国中煤能源集团公司。安家岭露天煤矿地处山西省朔州市境内，属宁武煤田北部区域，该矿田包括安家岭和安家岭二号两个勘探区，位于平朔矿区中南部，其行政区隶属于山西省朔州市平鲁区。平朔安家岭露天矿在绿色矿山建设工作中，先后规范节能环保、煤矿安全及生产、物资管理等各类规章制度160余项，探索出一整套与企业生产经营相适应的管理机制，大大提升了企业管控水平随着企业快速发展，煤矿增产、人员增多、地面设施增多，面临的安全问题增多，为加强矿区安全防范建设，防止安全事故的发生，保障采矿生产安全有序，所以需要对矿区尤其是溜井进行24小时实时监控。由于矿区地形复杂且每天要定点爆破，部署有线方式传输视频显然不现实，综合考虑下，采用无线传输方式最为合适。

客户需求

随着煤矿矿井安全生产监督管理的需要，视频监控技术已广泛应用于矿山生产的各个重要环节。为煤矿建设视频监控系统，可以直观的了解到矿山现场各个地点的详细状况，跟踪生产进度，检查工人的工作状态。更重要的一点，是可以检测矿山整体的安全状况，从而确保工人的安全，以避免事故和损失，并可为事故后期提供可靠证据。

煤矿无线数字监控系统由中心基站和多个监控点构成。中心基站与各监控点间，一般以点对点的连接方式，构成无线网络系统，实现图像、数据信息的无线传输。

通过在服务器上的软件对每路监控图像进行实时查看、录制，对监控点摄像机和云台进行远程控制。

本方案由视频采集、视频传输、视频存储、几部分组成。视频监控中心由硬盘录机机、液晶显示器、等主要设置组成。

无线监控系统总体架构

本系统主要由视频监控终端、无线网络传输平台、监控中心三个部分组成。

a)视频监控终端包含井下矿用摄像机、地面彩色或黑白摄像机、地面球机等。

b)无线传输平台由矿用无线基站、矿用隔爆电源、矿用阻燃光缆、矿用隔爆交换机、地面工业交换机等设备组成。

c)监控中心包含视频服务器、视频监控平台控制软件、视频解码器、工业大屏、视频存储设备、多媒体视频调度台、监控客户端等。

前端摄像机采集图像信息，井下有线摄像机可通过阻燃网线就近接入无线基站或环网交换机，井下无线摄像机接入无线基站，无线基站通过光纤接入环网交换机，将图像数据上传到地面监控中心，由视频服务器对多路图像作控制处理，通过解码服务器上传至工业大屏。同时，多媒体视频调度台可对上传上来的多路视频图像进行分频、切换、音视频联动调度等视频调度功能。

无线监控系统组成

矿井的无线监控根据城区的大小可分为二级或者三级监控中心，每个监控中心可根据各地的区域、经济情况、治安情况进行划分。每一级的监控中心都可以对所属监控信息进行转发、回放等管理。

本系统传输质量和实时性要求较高。在保证视频传输的低延时的前提下尽可能地保证图像质量,应该针对不同的应用场合采用不同监控设备和视频分辨率。

根据监控中心不同的查看图像方式(单客户端、多客户端)选择视频流的传输方式。当多客户端需要查看图像是应采用组播的方式,以便节约无线链路带宽,防止拥塞现象发生。此时,各级监控中心的交换机必须具备组播转发控制功能,防止广播风暴。

因监控点数量庞大,因此监控中心对设备的管理方式尤为重要。所有的无线设备由专门的管理软件统一管理、一目了然。

无线监控传输设计

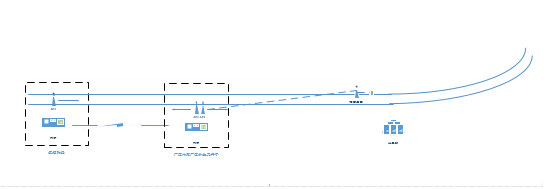

经过对矿区监控点勘查后，我司为用户制定了一套全面、准确，性价比较高的系统方案，监控点如下图：

       轨道长约长约1500米左右，宽约10米。主要是针对1.5公里的轨道沿线实现无盲点覆盖。整体覆盖网络支持头戴式终端、手机（Wi-Fi）、移动电脑、Ipad的等快速连接，实现传输文字、图片、音频、视频等数据无线传输，支持在此无线覆盖平台上开发各类软件和应用。

在轨道一侧安装优波通无线AP。每台无线AP各自连接1面高增益扇区天线，实现本条铁轨的无线覆盖。实现上述无线覆盖功用。

实现整体无线覆盖网络，支持PDA终端、手机、移动电脑、等其它基于Wi-Fi的无线连接，实现局域网应用或基于Internet的网络应用。可支持传输包括：文字、图片、语音、视频等数据的无线通信，满足检测厂无线网络应用需要。

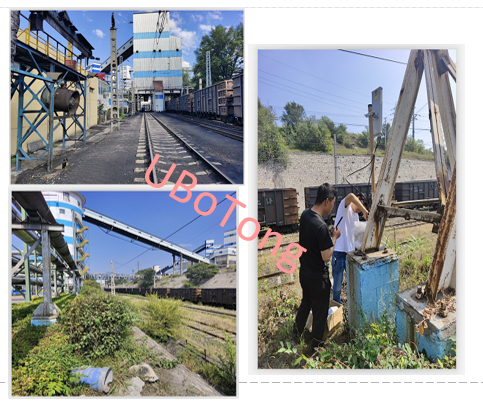

现场实际效果图

客户价值

整套系统中，我们采用优波通 UBT2000系列，远端为一体式网桥安装简便，中心站为分体式远距离高增益网桥，该设备为华骞科技生产的高性能、高带宽高稳定性无线网桥，工业品质，防尘、防水、密封性高，室外全天候使用等优势。

整套系统部署时间较短，快速完成，无线带宽稳定，保证了图像传输质量较高且清晰、流畅，得到安家岭矿业安全部及上级领导的一致好评。
