中澳煤层气能源数据无线传输成功案例
项目需求
中澳煤层气能源有限公司是一家从事致密气及煤层气勘探开发一体化的外企能源公司，目前在位于临县境内的三交北区块和位于临县和兴县境内的临兴区块，开展非常规天然气、煤层气勘探开发。
中澳集气站自动化控制系统采用自动控制技术、无线通信技术和计算机技术，构建数据监测、采集、无线传输、视频监控、远程视频会议为一体的信息化运行监控系统。实现集气站动态数据监测、采集、传输、数据分析及前端设备控制自动化，为现场监控、异地监视提供方便、高效、快捷的通道。促进运行维护的标准化、规范化管理，最终要实现自动化监测、实时调度、网络化办事、系统化管理和规范化服务，全面提升集气站管理的现代化水平。
根据客户要求，在中澳煤层气能源公司的中澳临兴区块煤层气井生产运行监控系统按照应用系统分四部分设计，确保系统整体高效运行。
四部分结构包括：井口井场部分、无线网络建设、中心站SCADA站控系统和工业电视监控系统。其中通信系统是煤层气井生产运行监控系统的支撑平台，通过无线网络的建设，可以为工业视频、生产数据等业务提供数据传输服务。无线网络建设，通过搭建无线网桥，实现生产数据和视频数据的传输。无线数字传输系统由无线基站和无线发射端构成。无线基站与各发射端之间，以点对点和的连接方式，构成无线网络系统，实现图像、数据信息的无线传输。本次水利泵站自动化系统无线传输部分采用华骞优波通电信级UBT2000系列来完成。
系统结构
通讯部分选型UBoTong（优波通）UBT2000-DSU系列电信级无线网桥，工作在5.8GHz免许可频段，是一款符合IEEE802.11a/n标准的室外型电信级无线网络设备。
本次建设为单井7口，水平井1个，平台井场10个，一个中心站，其中井场及井口采用太阳能供电，安装无线网桥实现数据传输。每个井场及井口安装网络摄像机一个，用于实时监控现场情况。系统结构如下图所示：
系统主要功能有：
1. 数据采集和命令执行，由端站的传感器和执行端完成
2. 数据传输，由各站无线传输网桥设备完成
3. 数据处理，由监控中心站微机系统完成数据识别、校验、存贮及分析计算作业，并可将数据及作业成果显示、打印。
系统管理功能
Ø 检测功能
煤层气井场及井口压力、温度、流量信号的检测。
Ø 远程通讯功能
远程读取、设定参数。
Ø 数据保护功能
自动记录工作过程，保存工作状态信息，存储历史纪录。在掉电时，设定参数不丢失。
Ø 报警功能
自动判断RTU工作是否正常，给出报警信息，同时根据预先的设定采取不同的动作，具有上下限报警和开/停报警，报警限制可以远程设定。
Ø 错误判断功能
自动判断控制器错误，给出错误信息。
Ø 测量参数组态功能
用户可根据现场情况和实际要求设定输入量参数，使其具有特定的含义，实现不同的检测需要。
Ø 自检功能
控制器具有自检功能，使用此功能可检查控制器的硬件故障。
Ø 初始化功能
可对控制器进行初始化，取缺省设定参数。
Ø 参数组态功能
支持通过RJ45接口实现远程/就地读取、设定工作参数，模块程序升级。支持RJ45接口网络远程下载和升级，支持DHCP动态网络IP地址分配。
无线传输优势
（1）远距离传输：可调节的发射功率，可达1000mW，传输距离可达150KM以上。
（2）强大防护设计：浪涌静电防护、独特的防水防尘设计及透气防护、高低温防护，满足野外输恶劣环境需求。
（3）高强稳定性：高接收灵敏度，极好的抗干扰能力，数据传输稳定可靠。平均无故障时间大于100000小时，满足长期稳定工作运行需求。
（4）生成树：自动选择数据链路，扩展多线路备份功能，可适用于高要求数据传输。
（5）支持带宽管理：支持WMM（Qos），支持空口和有线接口的优先级映射，保证语音、视频业务优先级。
无线传输设计
中澳煤层气临兴中心集气站仪控系统采用无线局域网（5.8G Hz）通讯方式，井口上传数据和视频信号通过无线传输方式上传至集气站SCADA系统。
无线网桥（5.8GHz）参数指标：
Ø 传输标准：5.8GHz频段：802.11a/n。
Ø 工作方式：无线覆盖、点对点，点对多点，中继连接。
Ø 接入方式：IP接口接入，IP+E1双接口接入。
Ø 配备：内置天线，通讯设备电源，天线避雷器等。
鉴于临兴中心集气站及其附属井场现场地势的复杂性，无线网络建设根据现场实际情况，充分利用相邻的采气井场，可视范围内进行布局，在无法和任何井场可视的情况下设置中继站。本项目现有井口TB-7、TB-8、TB-9、TB-11、TB-12、TB-16、TB-3、TB-1H共8个，按照地形设置5个中继站设备。未来共10个井场的无线网络布局，只能等井场的位置和地形确定后才能确定。本方案只包含8个井口的无线通讯建设。

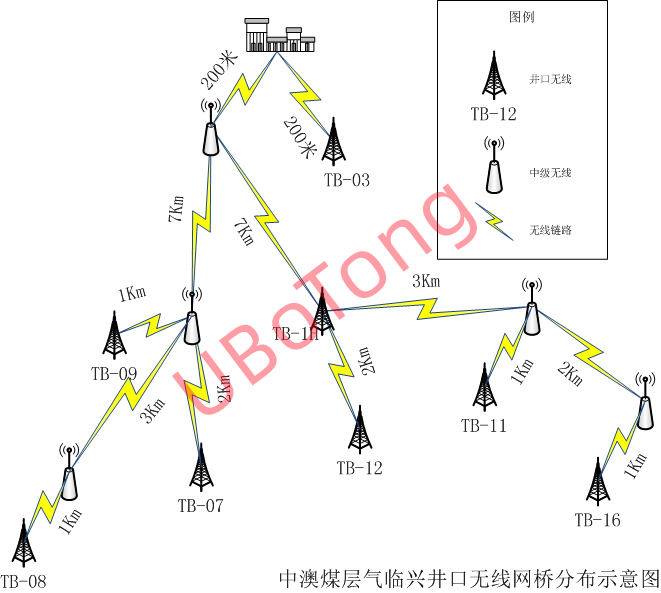

无线传输拓扑

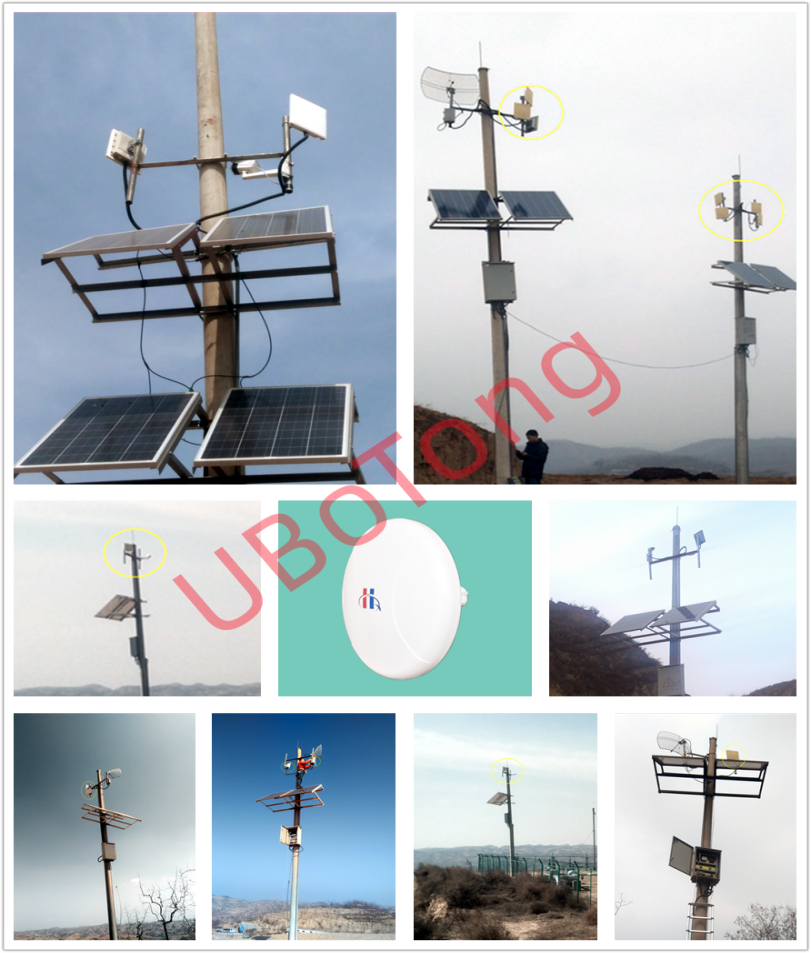

现场实际效果图
客户价值
该项目的实施，实现了提高生产效能、改善生产条件、降低生产成本，而且还可以促进管理流程的规范化，使中澳领导能够在掌握大量实时信息资源的基础上，科学、周密地制订生产计划和发展决策，并且还可以为上层的信息化系统提供基础数据，与信息化系统结合形成完整的自动化信息管理系统。客户给予了华骞高度的评价，签订了后续合作意向。
