天津港四分公司船只无线监控项目传输覆盖案例

天津港四分公司船只无线监控项目传输覆盖案例

1、客户需求

      根据客户要求，在各个港口上安装视频监控设备和无线WIFI设备，实现对每个港口附近的实时监控和WIFI信号覆盖，并将巡检作业船上视频数据传输到附近的港口以及船只的信号覆盖。

       海上巡检作业区移动船只需求：海上巡检作业船是移动的，而区域面积较大，半径可达几公里左右，1个基站不能完全覆盖海面区域，因此，为了更好对港口上的情况进行监控，客户要求在行进中的巡检作业船上实现全程无缝监控，要求视频无卡顿和信号覆盖。远距离移动传输是一个行业难点，针对这一个难点，建议使用华骞科技推出的远距离无线漫游传输产品，在移动中，在不同的基站下面切换应用，可以实现无缝切换，保证视频流畅的回传。

  在海上属于一个相对复杂的环境，多雾气、腐蚀性高等特殊环境，优波通采用工业级无线网桥，能在-50℃~80℃工作环境稳定运行，IP68防护等级，防盐雾特性。

  优波通（UBoTong）移动无线监控系统构建在基于IP的无线OFDM微波技术之上，UBT2000系列无线产品经过严谨的生产工艺和严格的测试手段，产品可以在任何地域气候环境下很好的运转。该技术已经经历了多年以上的发展，目前已经非常成熟，该技术工作在国家许可的5GHz频率范围内，具备良好的频率资源，可以保证客户的应用顺畅且快速。通过合理的链路规划和可以解决复杂环境带来的网络建设影响，不会破坏目前港口基础建设，不用架空或地埋线缆，实现快速搭建网络；同时，华骞科技的无线网络通过高质量的无线网桥、无线聚合技术、无线路由技术、无线跳接技术，可以提供稳定安全的高带宽数据传输通道，充分满足海上移动监控视频信息及其它数据的稳定传输。

2、方案设计

2.1 移动无线传输覆盖方案设计

     根据客户提供的信息来看，我们将整个传输网络采用点对点的模式，保证高带宽，将需要传输的点位用无线链路打通。

在每个港口上选择一个合适的高点，作为岛上无线发射的位置，建设无线发射基站点。巡检作业船只需要在港口周围几公里范围内活动。在每个基站点架设一台无线发射设备满足不了需求，因此，我们在基站点架设4台无线发射设备，配合相应的无线天线，对港口周围360°范围进行覆盖。

同时，在巡检作业船上高点位置架设一台无线接收设备，配合使用高增益无线定点天线。当巡检作业船在港口周围几公里内巡检作业时，只需将船上定点天线的方向对向港口基站点方向，巡检作业船即与港口上通讯且处于信号覆盖区域内，从而对船只的视频监控图像进行查看并且对船只进行WIFI信号覆盖。

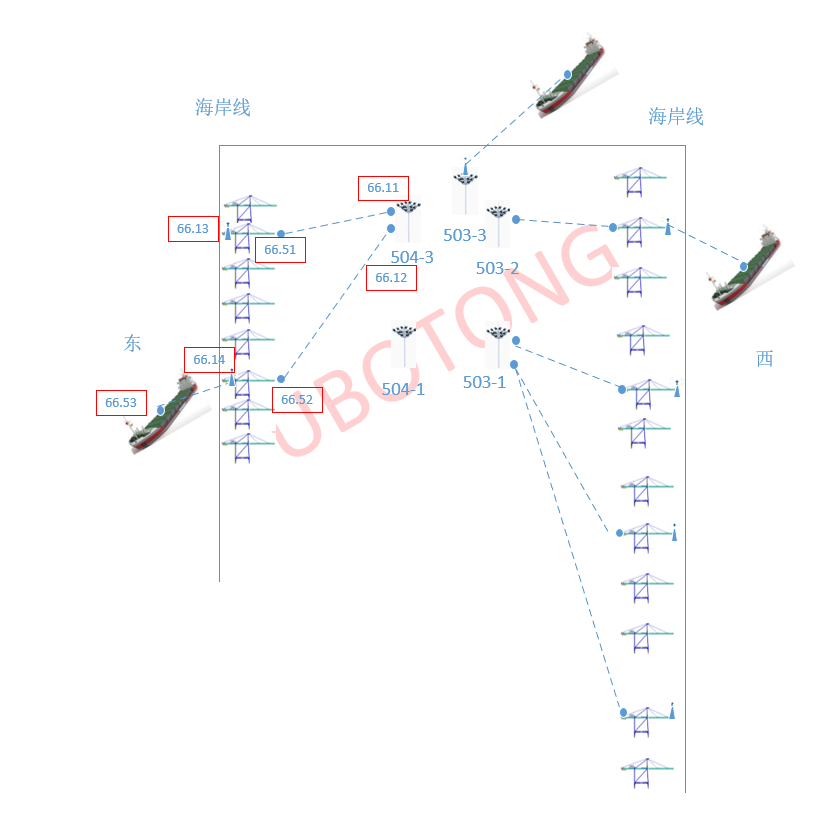

3、方案示意图

4、安全性原则

      网络系统设计必须遵循安全性原则，以防止来自网络内部和外部的各种破坏。网络安全一直是网络及系统管理的薄弱环节之一，而用户对网络安全的要求又相当高，因此安全性原则非常重要。

 无线网技术的安全性有以下4级定义：第一级，扩频、跳频无线传输技术本身使盗听者难以捉到有用的数据。第二级，采取网络隔离及网络认证措施。第三级，设置严密的用户口令及认证措施，防止非法用户入侵。第四级，设置附加的第三方数据加密方案，即使信号被盗听也难以理解其中的内容。由于无线传输时，微波信号会布满路径中，采用专用WPA2加密算法可以有效地保护无线数据，WPA具有每发一个包生成一个新的密钥、消息完整性检查(MIC)、具有序列功能的初始向量和“密钥生成和定期更新功能”等4种算法，极大地提高了 加密安全强度。并且TKIP与当前Wi-Fi产品向后兼容，而且可以通过软件进行升级。从无线网络安全技术的发展来看，目前的WPA2已经相当完善了，可以有效保护无线网络的安全。

另外，我司的无线传输协议为私有协议，在标准的802.11协议上进行了改进，因此标准的设备破解不了；其次，优波通网桥基站支持连接加密的基础上还可以做数据加密；最后可以分区域进行连接管理，因此，在加密上得到了充分的保障。

5、实际效果图
