花月.窑上光伏电站无线网络覆盖案例

花月.窑上光伏电站无线网络覆盖案例

项目背景

太阳能光伏发电系统主要分集中式和分布式，集中式电站一般占地面积广，大多建在我国西北部和一些偏远地区，自然环境较为恶劣，如大型西北地面光伏发电系统，分布式电站一般建在山坡上。

        然而，这些光伏电站并网后带来了大量的运营维护压力，如常规设备检测、光伏板巡检等。传统的运维方式巡检效率低下，而且在偏远山区恶劣的自然环境下，幅员辽阔的光伏电站巡检工作，是十分困难和危险的。但光伏发电项目的光伏运维及巡检，对于光伏电站来说，正常的巡检及光伏电站运维护是十分重要的，日常巡检和定期维护是保障一个光伏发电项目正常运行的必要环节，对于农光互补、渔光互补、地面电站等光伏发电区，传统的人工巡检不能满足需求，无法实现安全的光伏巡检目的。

客户需求

1. 覆盖需求​

光伏方阵区、箱变区域、运维道路、升压站办公区无死角覆盖​

信号强度≥-75dBm，边缘速率≥10Mbps，满足高清视频与移动终端稳定接入​

2. 性能需求​

无线切换时延ms，保障无人机 / 巡检机器人连续作业​

网络时延、抖动 ，满足实时监控与数据上传​

支持多终端并发，单 AP 带机量≥30 台，兼容各类工业采集终端​

3. 安全与可靠性需求​

采用 WPA3 加密、MAC 地址绑定、VLAN 隔离，实现业务分区安全管控​

设备满足IP67 防护、宽温（-30℃~75℃）、防雷抗干扰，7×24 小时稳定运行​

支持 Mesh 自组网、链路冗余，故障自愈时间ms​

4. 运维需求​

AC 集中管理，支持远程配置、状态监控、固件升级​

降低现场运维频次，适配电站偏远、人员少的特点

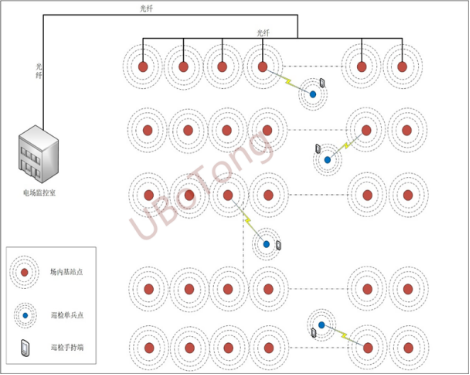

网络架构

覆盖区域为整个花月・窑上光伏电场内巡检区域。

整个光伏电场面积较大、较分散，在其光伏板密集区域范围内设置17个无线覆盖基站点，每个基站点都通过附近箱变内的光纤传输连接到监控室服务器。每个无线基站点配合高增益全向天线对光伏电场进行覆盖。

巡检人员在进行巡检时背负一台单兵发射设备或者车载发射设备，手持巡检终端与单兵发射设备或者车载发射设备进行连接，巡检终端采集的数据通过单兵发射设备或者车载发射设备传输到基站点，再有基站点传回到电场内部监控服务器。

在电场监控室搭建一台无线基站控制器UBT2512-R/AC，使巡检人员在各基站之间形成无缝漫游，巡检人员无论身处哪里，都可以高效定位，数据实时回传。

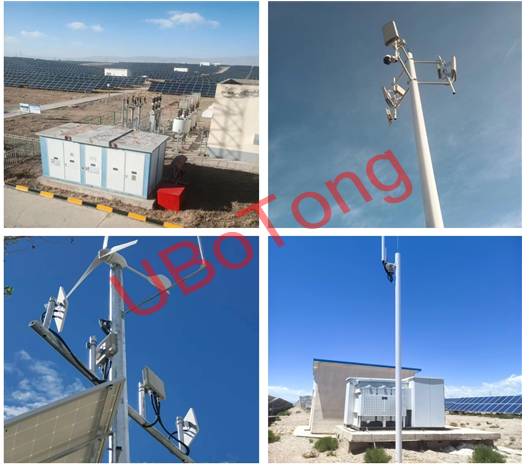

实际效果图

客户价值

项目针对山地农光互补光伏电站的场景特点，优波通采用工业级 Wi-Fi +Mesh 自组网方案，高效解决了大范围、复杂地形下的无线覆盖难题，实现了 “全覆盖、高可靠、易运维、低成本” 的建设目标。方案可直接复制推广至山地光伏、水面光伏、偏远场站等同类项目，为新能源电站智慧化运营提供成熟的无线通信支撑。
